山东省涂布厂溶剂有机废气环保治理工程方案

作者: Guanglv 来源: 未知 发布时间:2017-12-19 14:28 人气:


涂布厂溶剂公司车间内有3条生产线, 在生产过程中会产生溶剂气体挥发,挥发量大概为80KG,溶剂种类主要为乙酸乙酯,正丙酯,丙酮丁酮,丙二醇甲醚,车间内排风温度在70-100摄氏度之间,根据客户委托当地监测部门监测可知,目前废气有组织排放废气浓度为400-700mg/m3。

溶剂在车间散发不仅侵害操作人员的身体健康,而且对周围居民的生活环境造成一定的影响。因此,必须对生产工序中产生的溶剂挥发气体予以处理,达标后方可排放。

该公司领导在实施生产建设的同时,十分重视对环境的保护,同时也为了严格贯彻执行国家的有关环境保护法规,执行有关的环保制度,保护生态环境,造福子孙后代,特委托我司对贵司车间的溶剂挥发气体进行设计处理。

广绿环保工程公司根据多年设计经验,同时参考国内外先进的同类气体处理经验,对这些溶剂气体设计喷淋净化塔+UV光解净化器处理方案,确保处理后气体污染物达标排放。

根据贵司提供参数,原来贵司室内已经安装了吸气罩和抽风管道收集到室外,通过3台4KW和2台小风机抽送废气到室外排放。每台4KW风机风量7437-11294m3/h,风压836-1181Pa,转速1450r/min。把这5台风机排放废气合并处理。

设计得出总风量为30000m3/h。排放废气执行大气污染物综合排放标准DB11-501—2007第二时段最高运行排放标准要求。

涂布厂溶剂废气处理

设计依据

1、贵公司提供的有关资料

2、《中华人民共和国环境保护法》

3、《机械设备安装工程施工及验收规范》(TJ231-87)

4、《工业管道工程施工及验收规范》(GBJ235-82)

5、通风与空调工程施工及验收规范》(GBJ243-82)

6、建筑安装工程质量检验评定标准》(通用机械设备安装工程)(TJ305—75)

7、《低压、配电装置及线路设计规范》(GBJ54-83)

8、《通用用电设备配电规范》(GBJ50055-93)

9、《三废处理工程技术手册》(废气卷)

10、地方标准《废气执行大气污染物综合排放标准DB11-501—2007》。

设计原则


1.严格执行国家有关环境保护的各项规定,确保排放指标达到国家及地方有关排放标准。

2.采用先进、合理、成熟的处理工艺。

3.工艺设计与设备选型能在运行的过程中有较大的调节余地。

4.操作管理方便,节省动力消耗和运行费用。

设计范围


1、工艺流程的选择和设计;

2、非标设备的制造、安装与标准设备的选型;

3、工程设备的运输、安装、调试及操作人员的培训;

4、管网、电器、自控的设计与安装;

5、我方负责电箱到设备的控制线路(包含电箱主电源线30米);

6、我方所安装、设计的设备及管道从生产线排风口至风机排放口线路;

执行标准

溶剂有机废气处理后达到中国地方标准《废气执行大气污染物综合排放标准DB11-501—2007》二级排放标准要求。


污染物指标 甲醇 乙醛 烟尘颗粒物 非甲烷总烃
排放浓度 8.0mg/m3 80mg/m3 20 mg/m3 30mg/m3 ≤80 mg/m3



主要设备规格设计

技术参数的确定是整个处理方案的核心问题,它直接影响到整个处理工艺的科学性和合理性,本方案技术参数的确定充分考虑到该类粉尘的物理性质,设备的净化效率,经济效益等来进行确定。

有机废气处理系统:通过汇总,设计处理总风量为30000m3/h。

UV高效光解废气净化设备净化原理


恶臭气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解气化反应,使恶臭气体物质其降解化成低分子化合物、水和二氧化碳,能通过排风管道排出室外。

活性炭吸附塔吸附净化原理

活性炭吸附器处理有机废气的原理是在一定的温度和压力下,当活性炭与有机废气接触时,有机废气吸附于活性炭的细孔中。气、固相开始接触时,对有机废气中的甲醇、二甲苯等物质的吸附是主要过程,在活性炭的众多微孔中分为大中小三种孔,只有微小孔是吸附的主力军,活性炭具有微晶结构,微晶排列完全不规则,晶体中有微孔(半径小于20〔埃〕=10-10米)、过渡孔(半径20~1000)、大孔(半径1000~100000),使它具有很大的内表面,比表面积为500~1700米2/克。这决定了活性炭具有良好的吸附性,可以吸附废水和废气中的金属离子、有害气体、有机污染物、色素等。工业上应用活性炭还要求机械强度大、耐磨性能好,它的结构力求稳定,吸附所需能量小,以有利于再生。活性炭用于油脂、饮料、食品、饮用水的脱色、脱味,气体分离、溶剂回收和空气调节,用作催化剂载体和防毒面具的吸附剂。随着时间的延长,活性炭细孔中吸附质浓度的不断增大,吸附速度会不断减慢,直到活性炭达到饱和状态。此时,吸附速度和解吸速度达到动态平衡,气、固相之间的传递相等。活性炭在这时需要进行解吸脱附再生或者更换。

售后服务

我司 “诚信第一、顾客至上” 为宗旨,愿以良好的产品质量,优质的服务,完善的售后服务与同行厂家公平竞争。我司设有专业的售后服务部,建立一套完整的售后服务档案,并由售后服务部定期跟踪服务,所供设备壹年免费保修服务,在保修期内,凡因我公司设计、制造、设备、材料、安装、调试等原因造成的设备损坏或故障,均由我公司予以免费维修或更换。保修期满后,仍提供终身的、优质的维修服务。提供系统的终身技术指导、提供免费技术咨询及技术服务。每月主动追踪设备运行记录,系统运行状况,以便及时发现问题,保证系统长期安全、稳定的运行。对于客户要求,保证在2小时以内予以答复,如有必要,保证在规定时间内赶到用户现场予以服务。

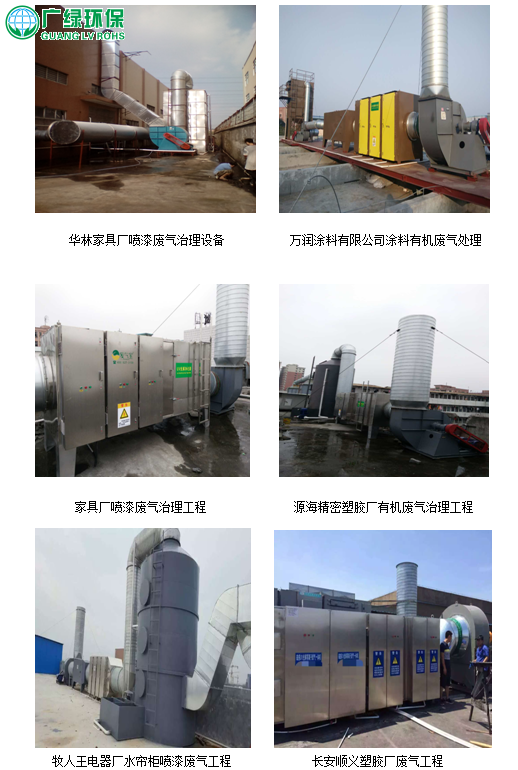

工程案例
