一、 东莞市零星工业废水产生、处理单位过程自动监控技术指南

1.监控要求

产生单位监管要求

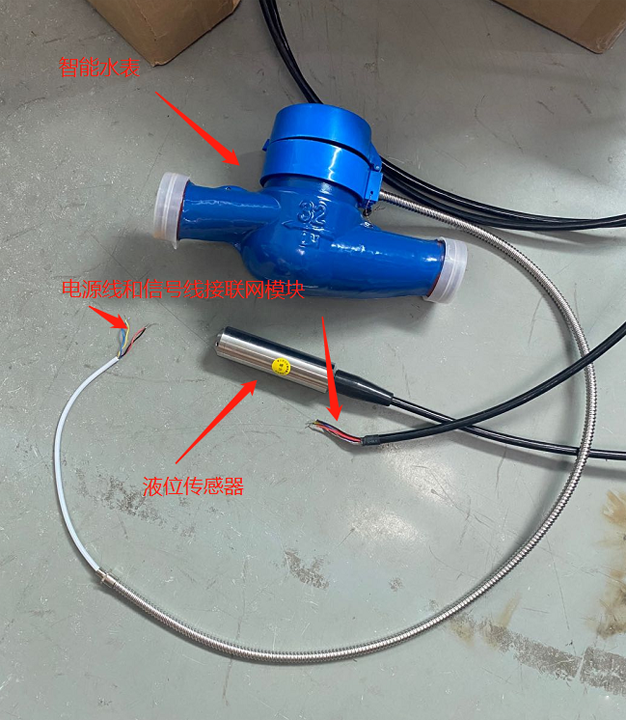

工业总用水监控：监控工业总用水流量（立方米）、瞬时流量（升/秒）。

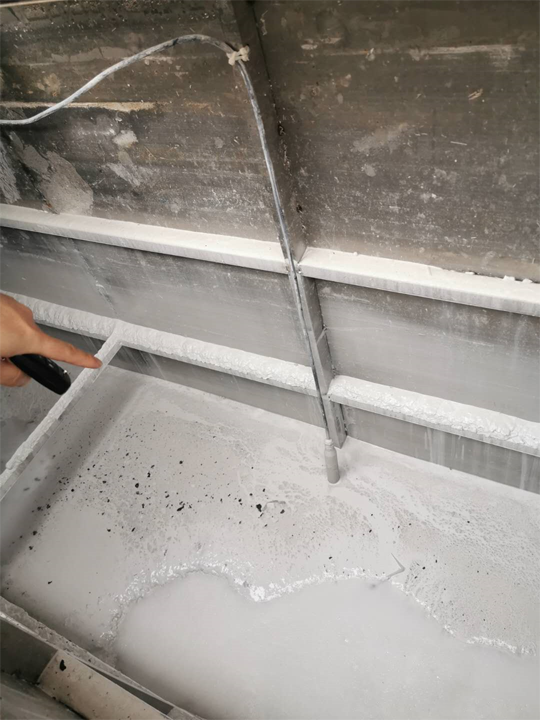

废水收集池水量、液位监控：监控废水收集池液位高度（厘米）、水量（立方米），如有多个底部未串联起来的收集池或收集桶，则需对每个收集池或收集桶都进行监控。
工业污水排放监控：如企业除了零散工业废水还存在工业污水排放的，需要对工业污水排放进行监控，监控因子为工业污水排放流量（立方米）、工业污水排放瞬时流量（升/秒）。

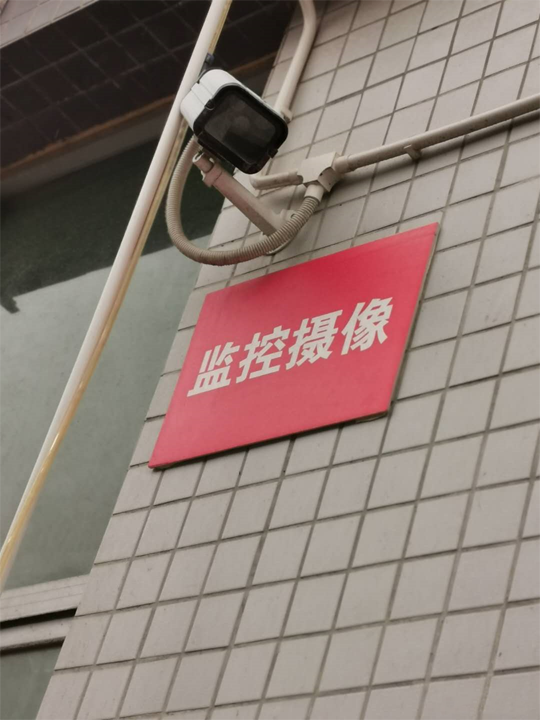

视频监控：废水收集池视频监控，如有多个收集池或收集桶，视频需全覆盖。

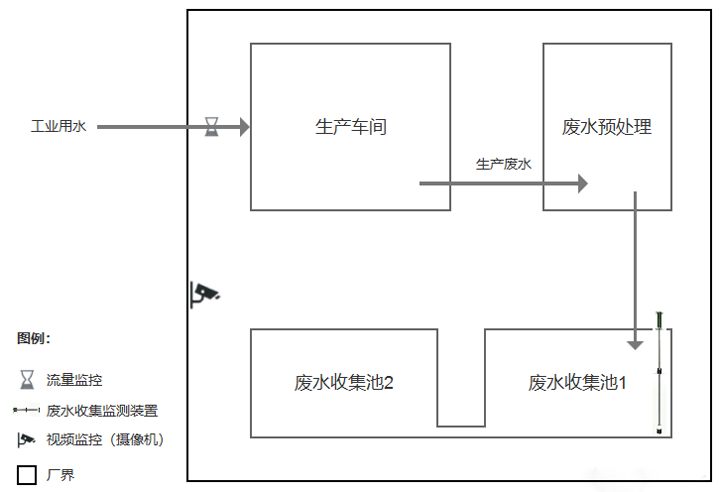

2.零星工业废水产生单位工艺流程


3、 东莞市零星工业废水产生、处理单位过程自动监控设备要求
摄像机
■摄像机需提供gongan部检测机构出具的检验报告。
■摄像机需支持RTSP Over TCP协议，并采用标准H.264视频编码。
■200万像素智能球型摄像机
■视频输出支持1920×1080@25fps，红外距离可达240米，不低于23倍光学变焦 。
■水平旋转范围为360°连续旋转，垂直旋转范围为-5°~ 90°，支持7条以上的模式路径设置，支持预置位冻结功能；可实现RS485接口优先或RJ45网络接口优先控制功能。
■存储功能:本地视频存储30天以上；
■通讯接口:1 个RJ45 10M / 100M 自适应以太网口；
■具备较好的防护性能环境适应性，工作温度范围可达-40℃-70℃，支持IP67，6kV防浪涌；
■支持ONVIF协议。

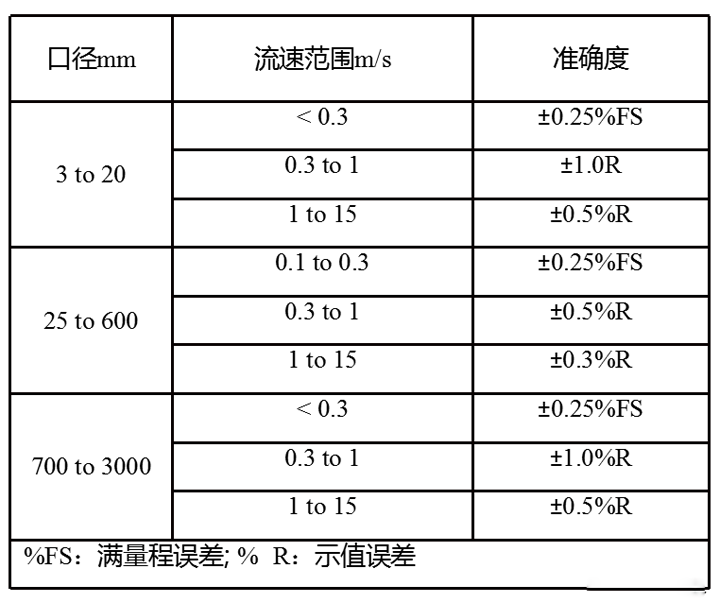

管道流量计


二、验收规范

验收条件
现场端监控系统建设内容符合参数监测子系统要求
现场端监控系统建设内容符合《东莞市污染源在线监控建设技术指南》中参数监测子系统的要求。
设备选型符合设备配置要求
设备、仪表选型符合《东莞市污染源在线监控建设技术指南》设备配置要求。

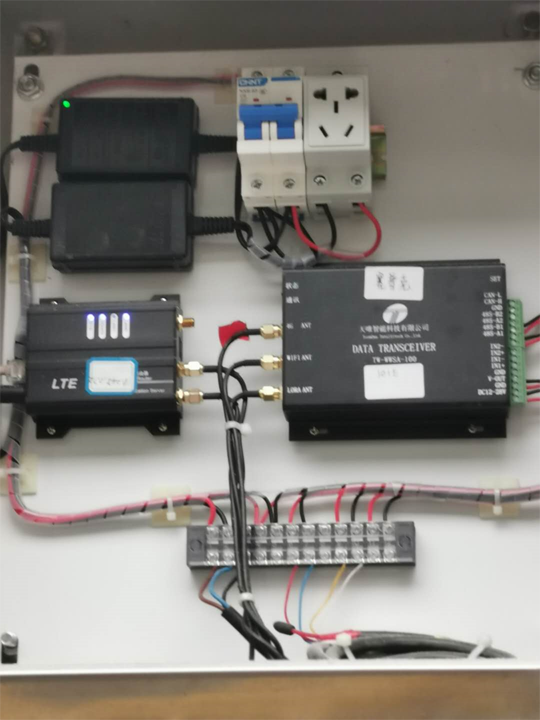

数据采集传输仪
集成可靠的工业无线通讯模块，配合高效稳定的电源供应方案，为无线通讯模块长期挂网运行提供有效保障。数据采集传输仪需支持HJ 212 《 污染物在线监测（监测）系统数据传输标准》和本技术指南中的扩充协议内容（因子编码）。
为了保障数据采集和传输的稳定性、可靠性、准确性、安全性，为了防止三无产品进入市场，数据采集传输仪需具备中环协认证。
数据采集传输仪具备自动校时功能。
数据采集传输仪具备数据临时存储功能，网络中断时能暂时存储在数据采集仪本地上，网络恢复能实现数据补传。 数据采集传输仪具有显示屏功能，能现场查看采集的实时数据、分钟数据等。
数据采集传输仪应按传输指令要求实现数据传输与反控，应满足向多平台发送在线监测数据的传输需求。

3）联网调试，数据传输稳定

通过现场端监控系统上传中心监控平台的数据，符合《东莞市污染源在线监控建设技术指南》中数据
采集传输规范要求，与平台联网成功，系统连续稳定运行168小时。

联网验收
现场端监控系统上传中心监控平台之间的通信稳定，排除经常性的通信连接中断、数据丢失、数据不 完整等通信问题。数据采集传输系统在线率达90％以上。
数据传输正确性
系统稳定运行一周后，任取其中不少于连续3天的数据进行检查，要求上位机接收的数据和数据采集 传输仪采集和存储的数据完全一致。由中心监控平台值守单位出具相关数据接收合格证明。


（4）运维台账规范

根据《东莞市污染源在线监控建设技术指南》中设备的运维要求，建立运维台账系统（需包含运维内容、运维照片、签到记录、历史运维数据等信息）。
验收流程

第一步
施工单位现场设备安装调试完毕、数据采集联网稳定运行一周后，由企业自主验收，出具 自主验收报告。其中企业需提交连续3日所有因子完整的小时数据、日数据以及对应现场数采 显示数据照片至中心监控平台，用于出具企业数据联网规范性证明；

第二步
验收通过后，排污单位在东莞市排污企业监管系统上传《东莞市污染源在线监控企业自主 验收报告》及数据联网规范性证明扫描件，在平台完成备案。

第三步
根据验收提交资料要求形成成套验收资料，归档备查。
验收提交资料要求
验收提交资料要求详见企业自主验收报告中关于相关资料验收说明。企业自主验收报告模板 详见附件：东莞市污染源在线监控企业自主验收报告。

三、日常运营及质量保证

运维总体要求
根据《水污染源在线监测系统运行与考核技术规范（试行）》（HJ/355－2007）、HJT 75- 2017《 固定污染源烟气排放连续监测技术规范》、东环2015136关于印发《东莞市环境保护局 重点污染源自动监控系统管理办法》的相关规定对在线监控设备进行运营工作

运行与日常维护
(1)每15天对监测系统进行现场维护，现场维护记录上传平台审查，现场维护内容包括;
①检查各台自动分析仪及辅助设备的运行状态和主要技术参数，判断运行是否正常
②检査站房内电路系统、通讯系统是否正常
③检查测量传感器，定期进行清洗或更换；设备的自动控制部分测试检修与维护。
④针对运营工作要求每个厂建立在线监控设备台账制度，如实记录各项内容，确保台账真实有 效，包括日常巡检、校准、校验、维修记录和设备运行档案等。随时提供给相关环保部门检查。
运营商必须安排人员值守，发现故障或接到故障通知，8小时响应，24小时内赶到现场进 行处理，对一些容易诊断和维修的故障，维修时间不应超过24小时，对不容易诊断和维修的故 障，若120小时内无法排除，应安装备用仪器。
负责维护数据采集仪器及视频监控设备的正常运行和维护，确保视频监控设备能24小时 不间断的提供实时视频图像，现场监测数据能稳定正常的上传、上下位机数据一致。如果数据 采集或视频监控设备发生故障，乙方需要在24小时内使设备恢复正常工作。

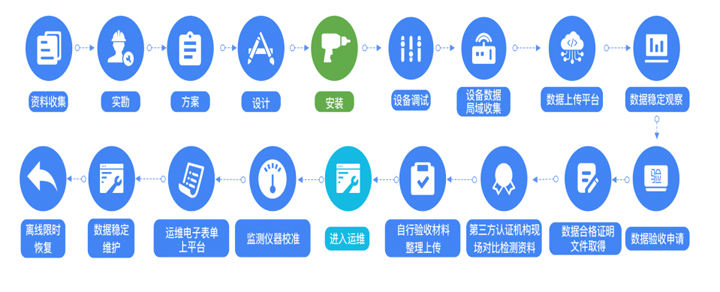

四、污染源在线监控服务工作流程
