单机布袋除尘器荷载的初步计算方法你学会了吗?

作者: Guanglv 来源: 未知 发布时间:2018-03-28 11:05 人气:


    1.单机布袋除尘器载荷的确定:

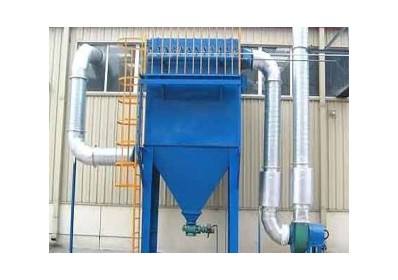

单机布袋除尘器


  1.1静载的确定:G静载=∑Gi(i=1——5)式中,G1本体钢结构部分的重量,G2滤袋总重,G3袋笼总重,G4滤袋表面积灰5mm的重量,G5灰斗允许积灰重量。

  1.2动载的确定

  按楼面及屋面活荷载取标准值2.5KN/m2(检修平台按4KN/m2)来计算。

  除尘器总动载荷:F=KA0A1+KA1A2,KA1检修平台活荷载取标准值,A1除尘器平面投影面积,A2平台扶梯平面投影面积。

  设计时,单个承载点荷载值是平均值的100——120%左右。具体分布时,可以是平台扶梯结构多的部分取偏大值,结构少的部分取较小值。结构设计人员应合理安排,综合考虑影响动载荷分布的各种因素。

  1.3风载的确定

  根据GB50009-2001,查全国基本风压分布图,可得相关值。风载的计算,也可以按经验公式:Kn=υ^2/1600(单位KN/m2)来计算,式中,υ为风速,单位m/s。

  设计时,单个承载点荷载值是平均值的120——150%左右。具体分布时,最外一圈的载荷点为平均载荷值的120%,内圈载荷点为平均载荷值的150%。

  附:风载的设计,主要是考虑横向风的影响。一般地说,除尘设备都安装在平地上,不必考虑风从高空俯吹的影响。有些除尘设备厂家在计算风载时,特别考虑俯吹的影响,其实,那是不必要的。

  1.4震载的确定

  在一些地震多发地区,必须考虑地震对结构强度的影响。设计单位在与用户签定除尘设备技术协议时,必须明确地震的烈度。

  根据《钢结构设计规范》(GB50017-2003),地震载荷的计算可以分为水平方向的剪力计算和竖直方向的拉(压)力计算。

  公式如下:

  剪力标准值:FEK=α1 Geq

  拉(压)力标准值:FEK=α1 Geq

  各承载点的震载计算过程可以按照上面的计算步骤来进行。

  1.5雪载的确定

  根据GB50009-2001,查全国基本雪压分布图,得雪压相关值。

  基于安全考虑,实际设计时,单个承载点的设计值建议是平均承载值的120——200%。

  除尘器载荷确定完毕后,结构设计人员就可以将载荷图提交给土建专业,由土建专业根据载荷的大小及相关特性确定土建部分包括混凝土配筋的规格、数量及混凝土开挖的深度及混凝土浇铸的样式。

  2.单机布袋除尘器底柱组件的结构计算

  对底柱的计算,主要是考虑底柱的柔度和挠度。

  2.1底柱的柔度计算

  因型钢的规格未知,无法求出柔度(长细比)λ,无法判断使用的公式。先采用欧拉公式计算,求出型钢的规格后,再检查是否满足欧拉公式使用条件。

  惯性矩计算公式:Imin=Pc(μL)^2/(Eπ^2)〕式中,Pc底柱的临界载荷,E弹性模量,Ss稳定安全系数,μ长度系数,确定后应检查柔度λ是否符合要求。

  2.2底柱的挠度计算

  挠度因风载而产生。

  计算公式,f=PL^3/(3EI)式中,P风载作用于底柱顶端的推力,L底柱长度,E弹性模量,I惯性矩。

  其实,一般说,经过计算后,挠度均难以达到设计要求。需要增加斜撑。将风载的力,转为由斜撑来承担。在受拉的情况下,斜撑只要保证其受力截面面积符合要求。

  3.单机布袋除尘器滑块组件的结构设计

  滑块主要是消除钢材在温度变化时产生的线膨胀应力。滑块固定于底柱顶端。中箱体带动其上的所有与高温烟气接触的部件可以在滑块上自由膨胀(收缩)滑动。

  设计滑块结构时,应考虑到滑块的布置、滑块的承载、滑动能力及材料以及滑动范围。

  3.1滑块的承载

  滑块承受除立柱外除尘器的所有垂直向下的重量载荷。重量载荷在滑块组的分布一般是,靠近除尘器中心的四个滑点为平均承重的300%,其余均为250%。这样设计的目的是为了保证滑块材料有足够的强度支撑。

  3.2滑块的滑动能力及材料的选择

  滑块采用光滑不锈钢板和滑板相结合的结构。不锈钢板焊接于顶柱底部平面上,能在固定的滑板上自由滑动。不锈钢板采用普通304材料制造,表面光洁度为6.3μm,厚度为2mm。滑板固定于底柱顶部平面上。切记:滑板的材料不能是钢,否则可能造成不锈钢板与滑板的胶着粘合而失去滑动功能。

  3.3滑板材料的确定

  滑板一般采用聚四氟乙烯。
