酸气净化塔,酸雾净化塔净化顺序过程原理

作者: Guanglv 来源: 未知 发布时间:2018-01-22 14:45 人气:



外形美观大方等优点。

酸气净化塔,酸雾净化塔净化顺序过程原理


  酸气净化塔采用玻璃钢和聚氯乙烯材料分段制作。塔体外表面采用耐水、耐老化胶衣树脂作防老化面层,胶衣层厚不小于0.5mm。在强度与内外表面间采用无碱无蜡无捻的方格细布作为耐老化的渡层,其树脂含量不低于75%,层数按大型及技术标准要求敷设树脂含量达60--70%,使塔体强度绝对可靠。

结构

  本净化塔由圆形塔体,用法兰分段联接而成。具体结构由贮液箱、进风段、两级喷淋段、旋流板、出风锥帽等组成。其特点是:制作方便、便于按装检修、强度高、占地面积小。喷淋形式采用双层填料,两级喷淋,使气液充分接触,提高净化效率。本塔配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。当处理风量在10000立方米以上时,采用二台水泵就能达到设计要求。

净化塔主体:

(1)复合玻璃钢贮液箱、加液管,在吸液管上加有滤液装置,进风段采用复合玻璃钢制作。

(2)第一、二级喷液段均采用一排Y-1型尼龙喷嘴,保尔环滤料和有机玻璃检视孔。

(3)有效挡水段设有旋流板啬挡水的效果。

(4) 玻璃钢风帽盖。

(5) F4-72型玻璃钢离心通风机

(6)塑料水泵或不锈钢离心泵。

(7)其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等,用户可在订货时定制。

净化顺序过程原理


(1)吸风罩--进风管道--风机(或进风段)--进风段第一段滤料层(第一级中和反应段)--第二级滤料层(第二级中和反应段)旋流板--出风帽盖--排风管(或吸入段风机)

  (2)工作原理:本装置采用氢氧化钠溶液为吸收中和液来净化酸雾废气。气体由离心通风机压入或吸入进风段,再向上流动,至第一滤料层,与第一级喷咀喷出的中和液接触反应。吸收后的废气继续向上流动至第二滤料层,与第二级喷咀喷出的中和液接触,再次发生中和反应,然后通过旋流板,由风帽和排风管或风机排入大气中。

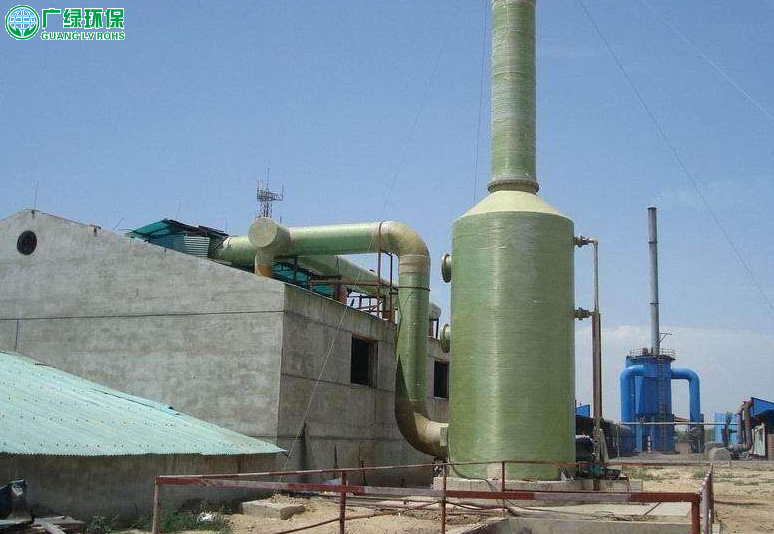

玻璃钢酸雾净化塔

玻璃钢酸雾净化塔适用于在常温下对盐酸雾、硫化雾、氯化氢、氟化氢、硫化氢、氰化氢、碱蒸气、铬酸雾等酸性气体的净化处理。酸雾废气由风机压入净化塔,经过二次喷雾及填料层,废气与氢氧化钠溶液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经过脱液处理排出室外。

酸雾净化塔外形美观、结构紧凑,耐腐蚀,抗老化、强度高,净化效率高、阻力小、能耗低,安装维护管理方便,是当前国内较理想的净化设备,净化后的酸雾废气大大低于国家排放标准。



玻璃钢酸性气体吸收塔

  酸性气体吸收塔是园形重叠式分段组装结构形式。采用阻燃性不饱合聚酯为基体,以无腊无捻玻璃纤维布为主要增强材料,通过数道生产工艺制作而成。外部采用耐老化阻燃型聚酯树脂。其优点:玻璃钢不受科、夏天气候变化限制、美观大方、经久耐用、耐腐蚀。玻璃钢酸性气体吸收塔分为、上塔体、筒体、循环液糟组成,塔内有两层填料,一层斜波纹板、二层阶梯环,具有较大的表面积气液接触,充分传质效率高。

  该塔强度高,结构简单,制作方便,占地面积小,拆装、搬运方便,净化效率高,达到了国家标准,该塔是一种新型的净化装置,它采用玻璃钢为主要材料,该设备应用于化工、电铳、电子、钢铁、仪表、科研等行业。

工作原理

  玻璃钢酸性气体吸收塔,塔内气体由风机送入,气体由下向上。吸收液由耐酸泵打入塔顶通过布液装置均匀向下喷淋。形成逆流吸收,中合后的气体经塔内除雾段后,经烟筒排入大气,不同的酸性气体采用不同的吸收液体吸收。采用氢氧化钠溶液作吸收中和液,当溶液浓度2--6%时净化盐酸酸雾效率可达98%以上;净化硫酸酸雾效率可达97%以上;净化硝酸酸雾效率可达90%以上。 采用次氯酸钠溶液作吸收中和液净化含氰废气效率达95%以上。
