喷油房废气处理系统工程方案-广州弘亚数控机械股份有限公司

作者: Guanglv 来源: 未知 发布时间:2017-12-21 13:48 人气:

项目概况

        广州弘亚数控机械股份有限公司(KDT)是中国板式家具机械行业的代表品牌,已被认定为国家高新技术企业,主要产品包括封边机、数控裁板锯、多排钻和自动化输送设备。设备生产有需要喷漆废气处理工程。

设备生产有需要喷漆工艺处理,主要使用PU油漆,PU漆是聚氨酯树脂漆的简称,它的成膜方式为自然成膜,无须特殊工艺。聚氨酯漆为双组分化学结构:甲组分(固化剂)的异氰酸酯基(-NCO)+乙组分(漆)的羟基(-OH)=聚氨酯高聚物(漆膜)稀释剂(天那水):仅仅起调节粘度,便于施工的稀释作用。组成:主剂+固化剂+稀释剂,主要产生的废气有DMF(二甲基甲醯胺)、二元醇、IPAC、甲苯、丁酮等。根据贵司要求,需要建设水帘柜喷漆房,内分成4个房间,1号房间为清洗刮灰房:尺寸为长6.5*宽5.3*高3.2米,2#房间为原子灰打磨房:尺寸为长8.5*宽5.3*高3.2米,3#房间为喷油漆房:尺寸为长8.5*宽5.0*高3.2米,,4#房间为加温固化房,尺寸为长6.5*宽5.0*高2.8米。用50mm岩棉夹心彩钢板制作,其中1-3#房间有水帘柜,4#房间没有水帘柜。除4号房内部高度2.8m外,其它3个房间内部高度3.2米;1号、2号和3号房间连体,1号和2号之间一个升降门,2号和3号之间一个升降门,3号房和4号房之间两个升降门;4号保温房设计0~80°,目前一般控制在60°;后续升级需达到230°,所以房体需按照230°去考虑设计。常规喷漆工件尺寸长3460*宽1480*高850,目前最大工件长6356*宽1140*高1890。

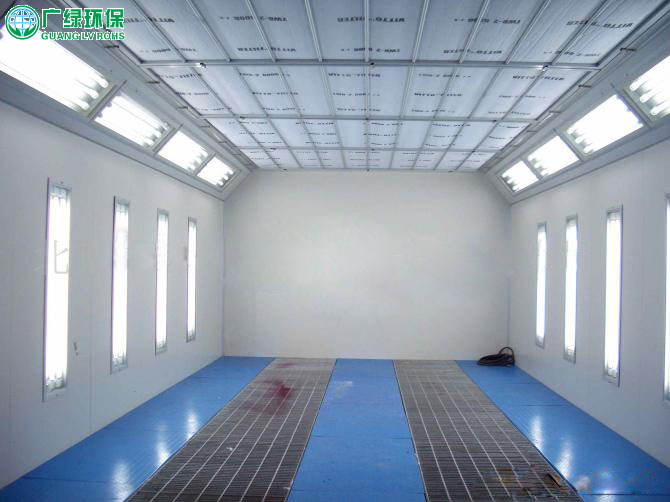

喷油房废气处理

主要设备规格设计

技术参数的确定是整个处理方案的核心问题,它直接影响到整个处理工艺的科学性和合理性,本方案技术参数的确定充分考虑到该类粉尘的物理性质,设备的净化效率,经济效益等来进行确定。
一、喷油房系统:1套

1、喷漆水帘柜
材质:201不锈钢
备注:配置循环水泵
数量:共1套

2、打磨水帘柜
材质:201不锈钢
备注:配置循环水泵与喷淋管道
数量:共1套

3、加温固化房
材质:100mm厚度防火岩棉夹心彩钢板
数量:共1套

4、喷油房隔墙
材质:50mm厚度防火岩棉夹心彩钢板
数量:约316平方

5、直接抽风机
功率:4KW
风量:10000-12000m3/h
风压:900-1200Pa
材质:碳钢材质
数量:2台

6、直接抽风机
功率:5.5KW
风量:12000-15000m3/h
风压:900-1200Pa
材质:碳钢材质
数量:2台

7、低噪声轴流抽风机
功率:2.2KW
风量:17426m3/h
风压:260Pa
材质:碳钢材质
数量:4台

8、送风系统
环保空调:1.1KW,18000m3/h风量,4台
环保空调:0.55KW,m3/h风量,2台
风管:0.8mm镀锌白铁风管
环保空调材质:塑料

概算依据


投资概算依据国家建设部颁发的《全国市政工程投资估算指标》及《城市废气工程项目建设标准》进行,并根据近几年建设的多项废气处理站加以对照复核,综合分析确定,同时还要根据不同时间、地点、人工、材料价格的变动而进行适当的调整。

工程进度计划表

本项目环境治理工程施工进度计划遵循《城市粉尘、废气处理工程项目建设标准》
1.施工场地勘测工作日                1
2.设计工作日                                1
3.设备产品制造工作日                15
4.设备与管道安装工作日            30
5.设备调试工作日                        1
6.设备验收工作日                        1
7.调试(培训期)工作日                 1
工程进度需要工作日为50日

售后服务


我司 “诚信第一、顾客至上” 为宗旨,愿以良好的产品质量,优质的服务,完善的售后服务与同行厂家公平竞争。我司设有专业的售后服务部,建立一套完整的售后服务档案,并由售后服务部定期跟踪服务,所供设备壹年免费保修服务,在保修期内,凡因我公司设计、制造、设备、材料、安装、调试等原因造成的设备损坏或故障,均由我公司予以免费维修或更换。保修期满后,仍提供终身的、优质的维修服务。提供系统的终身技术指导、提供免费技术咨询及技术服务。每月主动追踪设备运行记录,系统运行状况,以便及时发现问题,保证系统长期安全、稳定的运行。对于客户要求,保证在2小时以内予以答复,如有必要,保证在规定时间内赶到用户现场予以服务。
