25000风量家具厂粉尘治理环保工程方案

作者: Guanglv 来源: 未知 发布时间:2017-10-27 13:45 人气:


25000风量家具厂粉尘治理环保工程项目概况

广东东莞的一个家具厂,对木材进行加工,有面刨、开齿机、面锯、多边锯、细砂机、粗砂机、小断锯等。这些机器在使用过程中,会产生木材粉尘。粉尘没有经过处理,污染车间环境,员工长时间吸入这种粉尘,容易导致尘肺病的发生,另外粉尘还会污染室外空气。

我司充分了解家具厂的加工工具扬尘特点,根据甲方提供的设计系统总方案要求,我司设计施工制作参数,对车间进行粉尘治理,以达到有效吸取粉尘,净化车间的目的。

根据家具厂要求,设计粉尘处理系统总风量为25000m3/h,设计脉冲布袋除尘器处理方案。

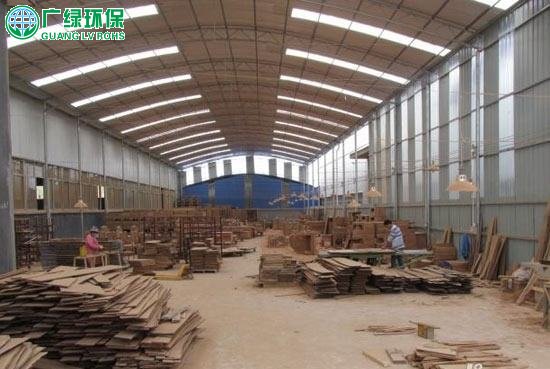

25000风量家具厂粉尘治理环保工程方案

设计依据

1、根据《中华人民共和国环境保护法》;

2、根据《大气污染物综合排放标准》GB16297-1996;

3、《广东省大气污染物排放限值》(DB44/27-2001);

4、根据《车间空气中有害物质的最高容许浓度》TJ36-79;

5、厂方提供的建设项目环境影响评价报告表和相关资料;

6、我公司对同类粉尘的处理经验;

工程设计原则、设计范围和设计目标

1.0 工程设计原则

符合国家环境保护法有关标准规定;

采用成熟可靠、技术先进的工艺,在保证粉尘排放达标的前提下;尽可能减少投资,降低成本;

外购设备选用国内知名品牌的优良产品;

非标设备应符合国家或行业相关规范、并保证性能稳定、外表美观;

设备应采用必要的防腐措施,延长使用寿命;


2.0工程设计范围

2.0.1工艺流程的选择和设计;

2.0.2特制设备的制造、安装与标准设备的选型;

2.0.3工程设备的运输、安装、调试、验收及操作人员的培训;

2.0.4管网、电器、自控的设计与安装;

2.0.5 我方只负责由电控箱至风机的电源(甲方须提供电源至电控箱内);


3.0工程设计目标

3.0.1治理系统持续稳定运行,操作简便,设备完好率高,故障率低;

3.0.2整体设计优化、合理、简洁、美观;

3.0.3能耗低、物耗少;运行费用少,管理成本低,劳动强度低,操作环境好;


粉尘排风量

车间风管和吸尘系统由客户负责连接到我司粉尘处理系统,我司只负责除尘器进风口以后的设备系统安装。除尘设备放置在楼顶,且风管力求最节约粉尘通过风管与吸尘罩收集到处理设备进行粉尘处理,最终通过风机达标排放。

根据该类粉尘特点以及客户要求,我司设计脉冲布袋除尘器对抛光粉尘进行处理,设计粉尘处理系统总风量为25000m3/h。

脉冲行喷吹除尘器除尘原理

脉冲行喷吹除尘器的气体净化方式为外滤式。除尘器由上箱体、中箱体、灰斗、滤袋组件、喷吹装置、卸灰阀、脉冲阀及检测、控制系统等组成。滤袋通过袋笼固定在花孔板上。每排滤袋上部都装有一根喷射管,喷射管上有小喷孔,并与每条除尘滤袋中心相对应。喷射管前装有与空气压缩机相连的脉冲阀,电磁脉冲阀与气缸相连接。控制器定期发出短程的脉冲信号,通过控制阀有序地控制各脉冲阀开启。

工作时,含尘废气由进风口经中箱体下部进入各单元灰斗,大颗粒粉尘由于惯性碰撞、自然沉降等作用直接落入灰斗、其余粉尘随气流进入中箱体过滤区,粉尘积附在滤袋外表面,过滤后的洁净气体透过滤袋经上箱体、排风管排出,从而达到除尘的目的。
随着过滤工况的进行,滤袋外表面所附积的粉尘不断增加,从而导致除尘器本身的阻力也逐渐升高,滤袋表面附积的粉尘达到一定量时,清灰控制装置发出清灰信号,通过控制阀有序地控制各脉冲阀开启。当脉冲阀开启时,与脉冲阀相连的喷射管与气缸相通,高压空气从喷射孔中以极高的速度喷出。高压气流进入滤袋内,使滤袋剧烈膨胀,引起冲击振动。同时在瞬间内,产生由内向外的逆向气流,使粘在滤袋外表面及吸入滤袋内部的粉尘吹扫下来。吹扫下来的粉尘落入集灰斗内,最后经卸料器排出。各排滤袋依次轮流清灰,待一周期后,又重新开始轮流。、

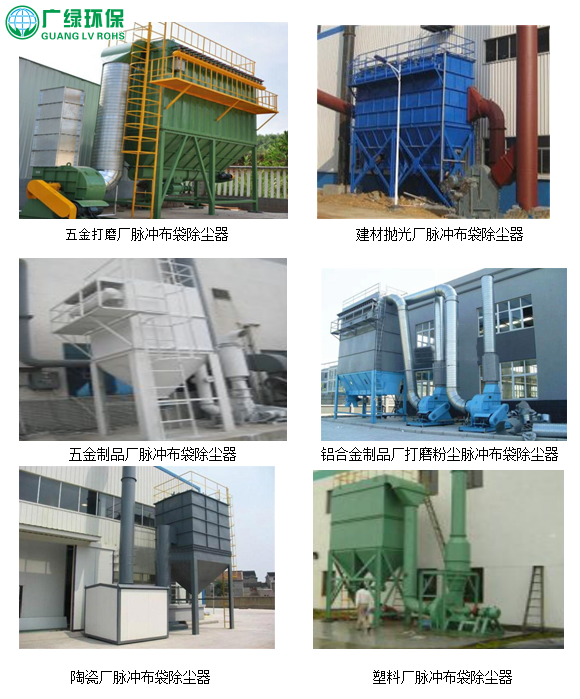

工程案例图

25000风量家具厂粉尘治理环保工程方案

设备选型

1、主风管设计

设计处理风量Q=25000m3/h,主管内气速取V=25m/s,

主管径尺寸:φ600mm

材料:材质0.8mm镀锌螺旋风管,内部光滑,外包有加强筋,坚固耐用。

2、除尘风机

 风量:25000-28000m3/h。

 风压:2500-3000Pa

 功率:30KW,

 形式:中压吸尘风机,设计变频控制。


3、脉冲布袋除尘器

设计处理风量Q=25000m3/h,空塔气速取V=2m/min:

除尘器的尺寸:3200*2000*5800mm(L*W*H)

除尘布袋:φ140*3000mm,160条

脉冲电池阀:1.5寸,16套

材    质:整个箱体(含灰斗)均进行防锈处理,箱体板采用厚

         2mmA3钢板材质制作

数    量:1台

售后服务

工程建成后,对设施的管理与维护是直接影响处理效果的重要因素,也是关系到处理设备能否发挥其正常的处理功能的关键。为了确保建设单位能正常运行系统各处理单元,我们的售后技术服务措施有:

1、运行期间定期进行技术反馈,建立该工程专门技术档案。

2、 保修期内免费维修或更换有关配件(动力设备保修期为一年)。对正常运行中有关设备和管配件出现的故障,48小时内予以解决。
