该橡胶喷漆公司厂房有2台手喷漆水帘柜，每台水帘柜原来各安装了1台7.5KW抽风机抽风，水帘柜喷漆主要使用普通油漆，会产生苯、甲苯、二甲苯、VOC、醇、丙酮、多聚甲醛和油漆粉末颗粒物等有害有机气体。

原来每台水帘柜的喷漆废气已经通过原有风机和风管收集到楼顶再通过简单活性炭吸附塔处理，最后通过1台离心风柜抽送排放。但原有活性炭吸附塔使用时间太长，没有很好维护，吸附效果失效，同时原有离心抽风柜风压太小，设计不合理。造成原有系统对废气不能抽送和处理干净，废气排放不达标。这些喷漆有机废气在楼顶向四周扩散，不仅严重侵害操作人员的身体健康，而且对周围居民的生活环境造成一定的影响。因此，必须对喷漆产生的有机废气污染物予以处理，达标后方可排放。

该橡胶喷漆公司领导在实施生产建设的同时,十分重视对环境的保护，同时也为了严格贯彻执行国家的有关环境保护法规，执行有关的环保制度，保护生态环境，造福子孙后代，特委托我广绿环保公司对该喷涂废气处理系统提供设计方案。

我公司根据多年设计经验，同时参考国内外先进的同类废气处理经验以及东莞市环保验收流程，我司对贵司喷涂废气特提出如下处理方案。

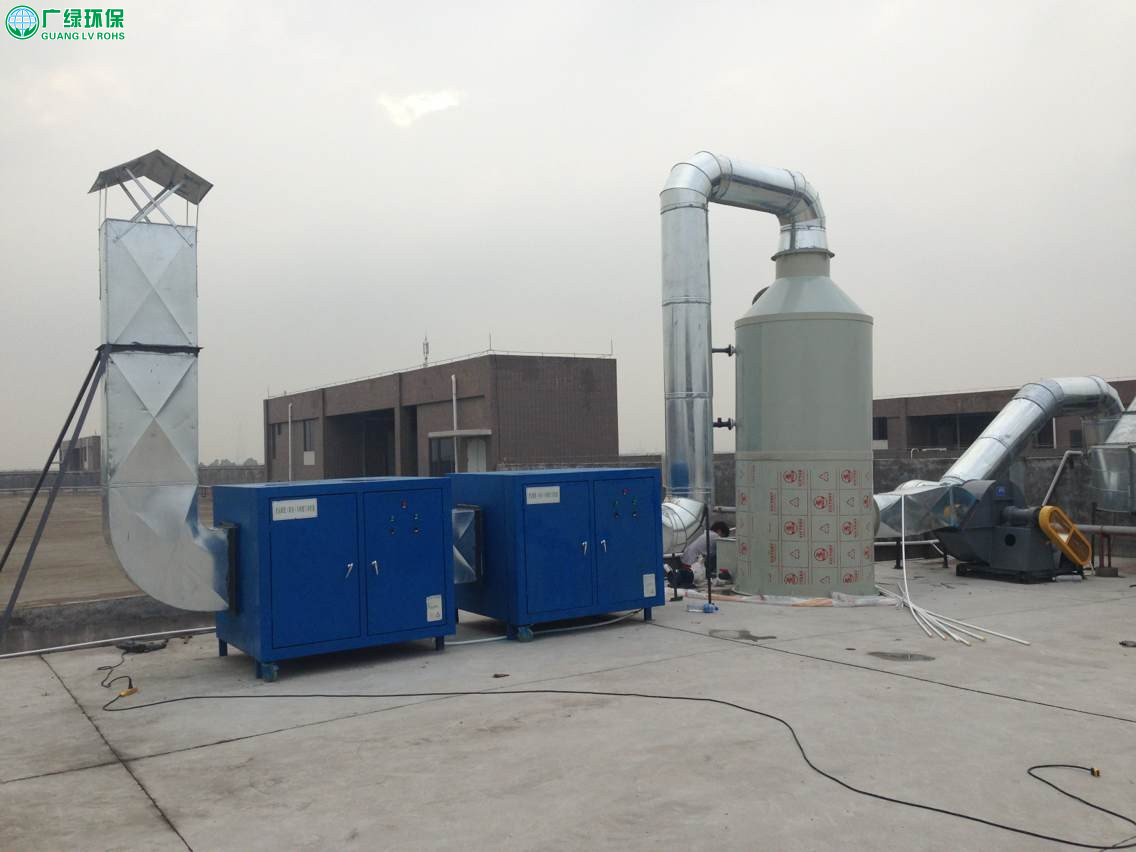

把原有活性炭吸附塔和风柜和风管拆除，不再使用原有土建水池，把2台水帘柜风机排放的废气统一通过1条主风管收集，合并后先通过1套喷淋净化塔处理，然后再通过新的活性炭吸附塔处理，末端再加一台风机抽送达标排放。原有主排风管道尺寸为1000*550m，设计过滤风速为12m/s，通过公式计算系统设计风量为24000m3/h。

设计依据


1、 贵公司提供的有关资料

2、《中华人民共和国环境保护法》

3、《机械设备安装工程施工及验收规范》（TJ231-87）

4、《工业管道工程施工及验收规范》（GBJ235-82）

5、通风与空调工程施工及验收规范》（GBJ243-82）

6、建筑安装工程质量检验评定标准》（通用机械设备安装工程）（TJ305—75）

7、《低压、配电装置及线路设计规范》（GBJ54-83）

8、《通用用电设备配电规范》（GBJ50055-93）

9、《三废处理工程技术手册》（废气卷）

10、广东省地方标准《大气污染物排放限制》（DB44/27-2001）。

设计原则

1.严格执行国家有关环境保护的各项规定，确保排放指标达到国家及地方有关排放标准。

2.采用先进、合理、成熟的处理工艺。

3.工艺设计与设备选型能在运行的过程中有较大的调节余地。

4.操作管理方便，节省动力消耗和运行费用。

设计范围

1、工艺流程的选择和设计；

2、非标设备的制造、安装与标准设备的选型；

3、工程设备的运输、安装、调试及操作人员的培训；

4、管网、电器、自控的设计与安装；

5、我方只负责由电控箱至风机、水泵的电源（甲方须提供电源至电控箱内）；

6、我方所安装、设计的设备及管道从楼顶喷漆生产线排风口至风机排放口线路；

主要设备规格设计

技术参数的确定是整个处理方案的核心问题，它直接影响到整个处理工艺的科学性和合理性，本方案技术参数的确定充分考虑到该类粉尘的物理性质，设备的净化效率，经济效益等来进行确定。

采用新喷淋净化塔+活性炭吸附塔处理，总风量24000m3/h

工程进度计划表

●本项目废气处理工程施工进度计划遵循《城市废气处理工程项目建设标准》
1．施工场地勘测工作日               1
2．设计工作日                                1
3．设备产品制造工作日                10
4．设备安装工作日                       15
5．设备调试工作日                        2
6．设备验收工作日                       1
工程进度需要工作日为30日

售后服务

我司 “诚信第一、顾客至上” 为宗旨，愿以良好的产品质量，优质的服务，完善的售后服务与同行厂家公平竞争。我司设有专业的售后服务部，建立一套完整的售后服务档案，并由售后服务部定期跟踪服务，所供设备壹年免费保修服务，在保修期内，凡因我公司设计、制造、设备、材料、安装、调试等原因造成的设备损坏或故障，均由我公司予以免费维修或更换。保修期满后，仍提供终身的、优质的维修服务。提供系统的终身技术指导、提供免费技术咨询及技术服务。每月主动追踪设备运行记录，系统运行状况，以便及时发现问题，保证系统长期安全、稳定的运行。对于客户要求，保证在2小时以内予以答复，如有必要，保证在规定时间内赶到用户现场予以服务。
